FSE og GRE Artifact

SYSTEM: MR 0.35T Ovation

Sykehus: Daqing Oilfield General Hospital

PROBLEM/SYMPTOM

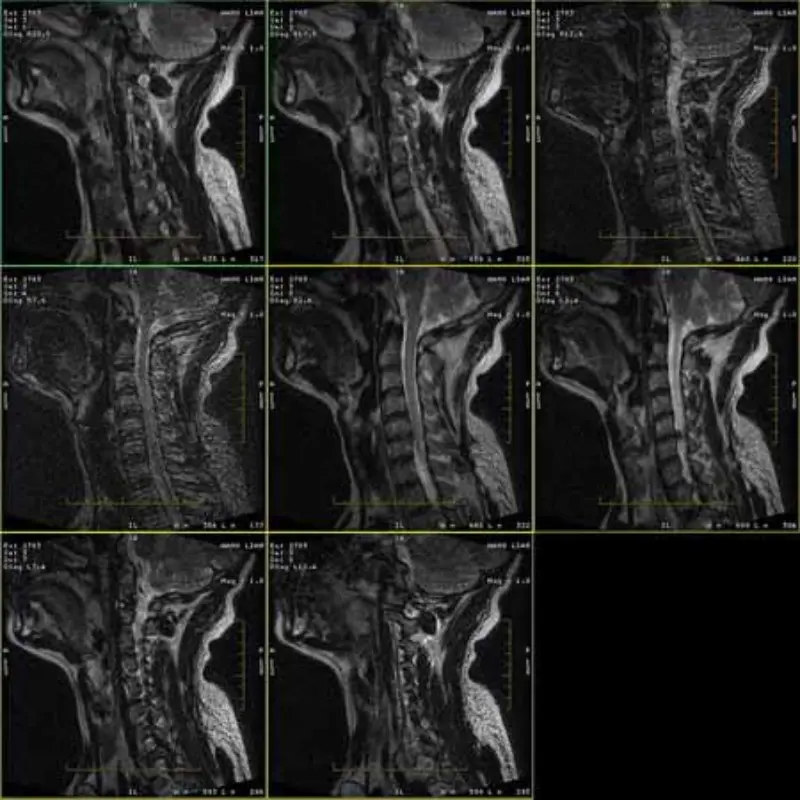

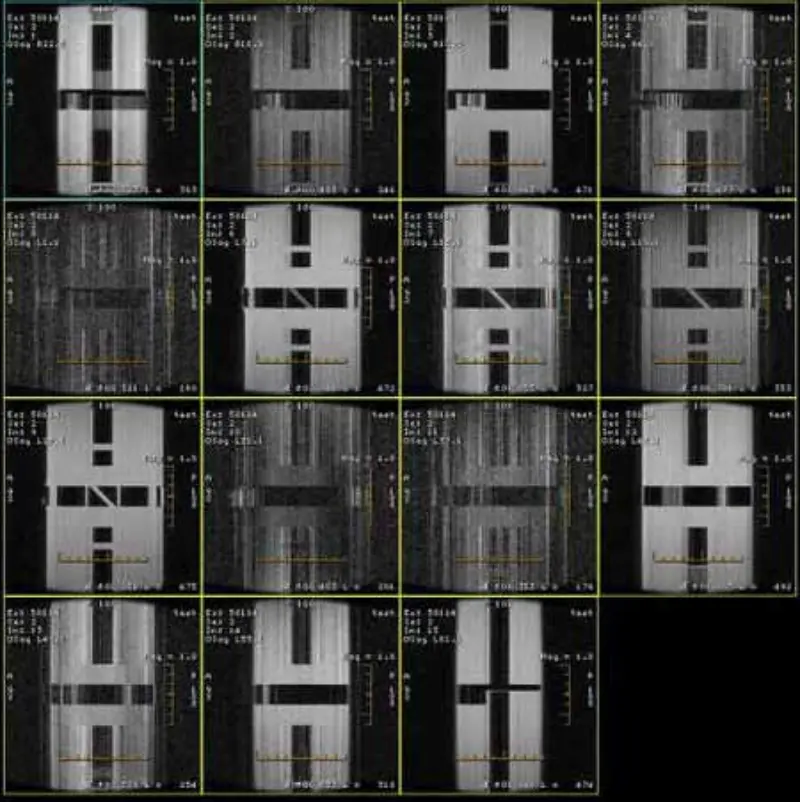

Bildene av FRFSE- og GRE-protokollene har spøkelsesbilder og noen ganger vises bilder med lav SNR i én serie. Men SE-protokollbilder er normale.

Vennligst se vedlagt bilder.

FEILSØKINGSHISTORIE/TIPS

1. Disse artefaktene forekommer bare i bildet av FRFSE- og GRE-protokoller, men SE-protokollen

bilder vises aldri. Gjør Head SPT Rask sjekk, hode SNR er marginal (ca. 8,2).

2. Sjekket RF-døren, lyseffekt, TCU-strøm, PAC-strømforsyning og magnetskjerm, alt i orden.

3. Byttet gradientforsterkerne, filtrene på SRU og kabler, forekommer artefakten fortsatt i de samme protokollene.   Side 3 av 3

4. Test under delene på et annet nettsted, alt ok. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS og Head coil

5. Sjekk DD diode egenskap, DD kabler og HV, alt normalt.

6. Deaktiver RF-signalutgangen til UCERD, artefakten forsvant.

7. Bytt mottaker og mottakskabler og bypass MA, problemet er fortsatt der.

8. Demonter kroppsspolen, plasser den utenfor magneten, koble til alle kabler og skann igjen, artefakter eksisterer fortsatt.

9. Vi sjekker strømforsyning og jord og finner at jordkontakten på PP (magnetrom) er veldig løs. Vi strammer den og skanner igjen, hodets SNR forbedret

(Hoved SNR: 8,9)

ROTÅRSAK/LØSNING

Til slutt finner vi at noen kobler 1 ledning fra 1 av 3 strømførende ledninger med strøm fra MR-utstyr

leverer utenfor MR-avdelingen uten tillatelse. Etter å ha fjernet ledningen og skann igjen, blir systemet normalt og hode-SNR er 9,3.

Så strømforsyningskvaliteten vil påvirke bildekvaliteten.
