Servicemerknad for TPS Svarer ikke

SYSTEM: 1.5T Twin excite (programvareversjon. 10.0M4)

PROBLEM/SYMPTOM

Programvare er oppe, men rapporter "TPS svarer ikke" på feilloggen.

FEILSØKINGSHISTORIE/TIPS

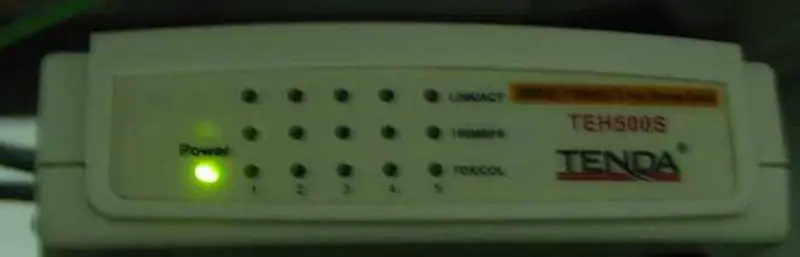

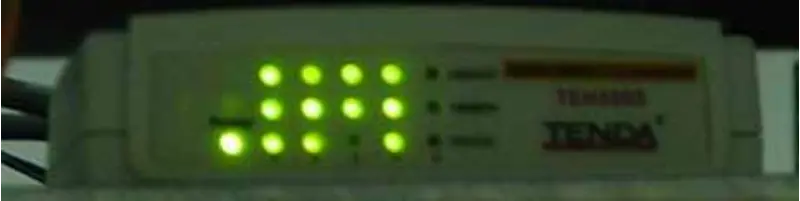

1. Åpne c-shell, skriv ping –s 4096 IP(tps), finn mister 95 % data. Bytt ut en ny hub i systemskapet, men symptomet er det samme.

2. Åpne c-shell, skriv mgd_term, men kan ikke åpne 3 separate vinduer.

3. Gjør tps reset, rapporter "tps reset failed" med en gang.

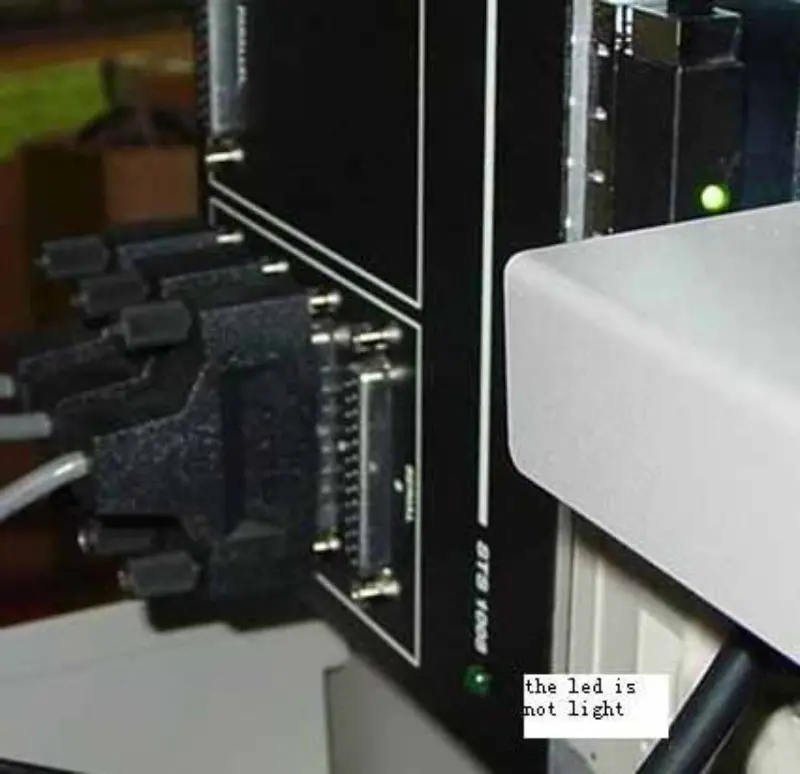

4. Verten gjenkjenner ikke scsi-serieterminalen. Sjekk scsi 8-ports seriell ekspansjonsboks, finn at en LED på boksen ikke lyser.

5. Sjekk expander scsi strømforsyning, strømforsyningen gir ikke ut. Åpne strømforsyningen, finn 3 punkters void-skjøt. Sammenføyning av disse punktene, men strømforsyningen gir ikke utgang.

6. Bytt ut en ny expander scsi-strømforsyning. Start opp MR-systemet, applikasjonsprogramvaren ble hengt på følgende skjerm, og lysdioden på scsi 8-ports serielle utvidelsesboks er ikke lys.

7. Åpne kommandovinduet, skriv mgd_term, dose ikke åpne 3 vinduer. Sjekk at expnder scsi-strømforsyningen er normal.

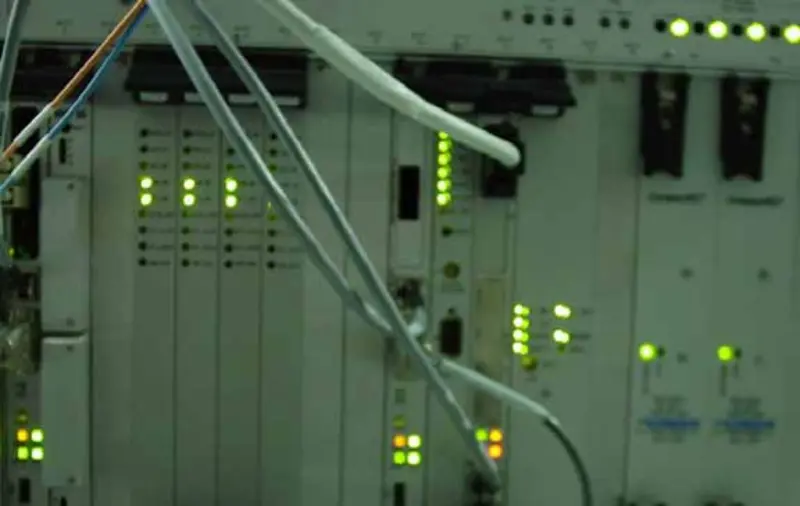

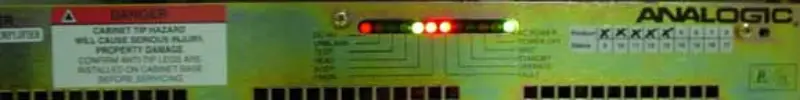

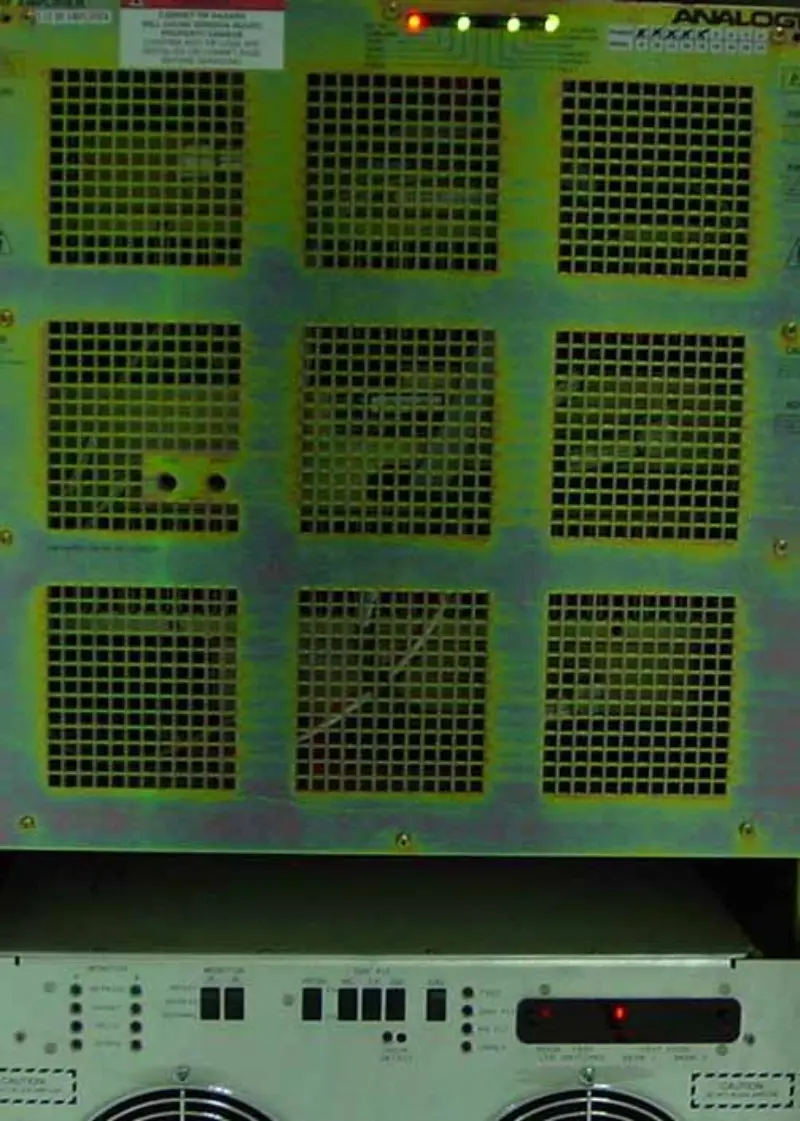

8. Gjør SGI-diagnostikk, SGI er ok. Sjekk seriekabelen, den er ok. Sjekk strømforsyningen til MGD, det er ok. Men systemskap, RF-skap, Gradient-skap er unormalt. Symptomene er de samme som følgende bilder:

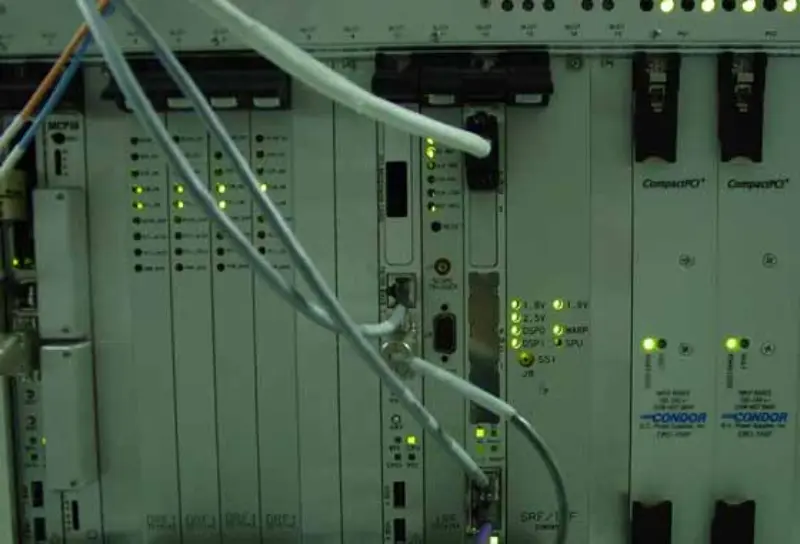

9. Jeg tror systemskapet, RF-skapet og Gradient-skapet er tilbakestilt. Så tps tilbakestillingssignalet til STIF-kortet som mottas fra verten er fortsatt aktivert. Kutt av expander scsi-strømforsyningen eller seriekabelen, start opp MR-systemet, applikasjonsprogramvaren er oppe, men rapporter "tps svarer ikke". Symptomene er de samme som på følgende bilder:

Så scsi 8 port seriell utvidelsesboks er også dårlig.

10. Bytt ut en ny scsi 8 port seriell ekspansjonsboks, start opp MR-systemet, lysdioden på scsi 8 port seriell ekspansjonsboks lyser, og systemet er normalt.

ROTÅRSAK/LØSNING

Ekspanderens scsi-strømforsyning var feil, den brente scsi 8-ports seriell ekspansjonsboks. Så vi byttet ut expander scsi strømforsyning, systemet var merkelig tilstand.
