Feilsøking for 8ch Cardic coil lav SNR

PROBLEM/SYMPTOM

Når du bruker 8-kanals hjertespoleskanning, er bildets SNR ikke bra. Finn signalet svært lavt når du bruker manuell skanning.

ROTÅRSAK/LØSNING

Integrert multicoil ASM hovedkort dårlig. (dynatron, IC: HC105)

FEILSØKINGSHISTORIE/TIPS

1. Bruk 8-kanals hjertespiralkjøringstest SNR, alle kanaler mislykkes.

2. Bruk MCRT-verktøy kontroller 8-kanals SNR, alle kanaler passerer. Da må spolen ha problemer.

3. Bestill ny spole, men problemet er det samme. Bildet har også lav SNR.

4. Sjekk moduldrivkraften og hele kanalen til STIF- og IRF I/O-kortet. De

8 kanaler er OK.

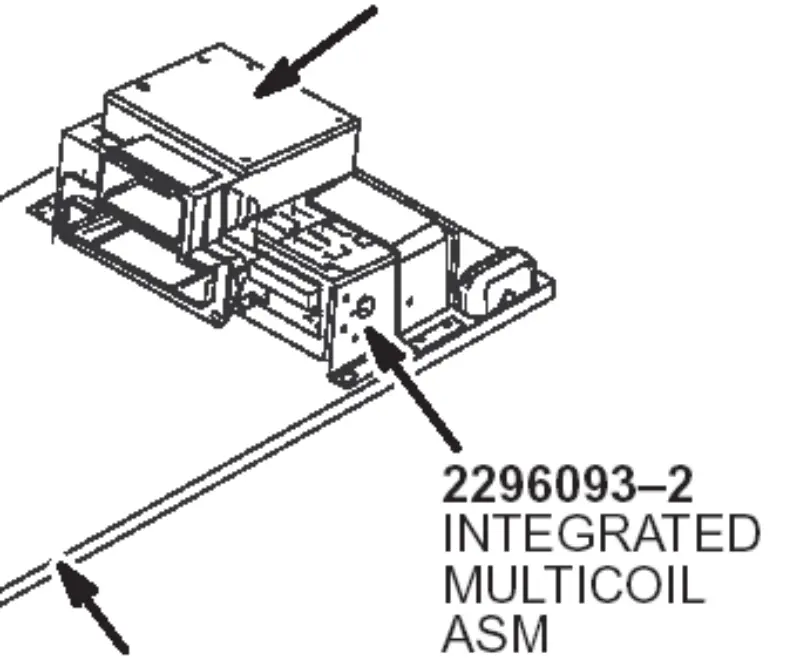

5. Bytt ut den integrerte multicoil ASM bildet av 8-kanals hjertenormal.

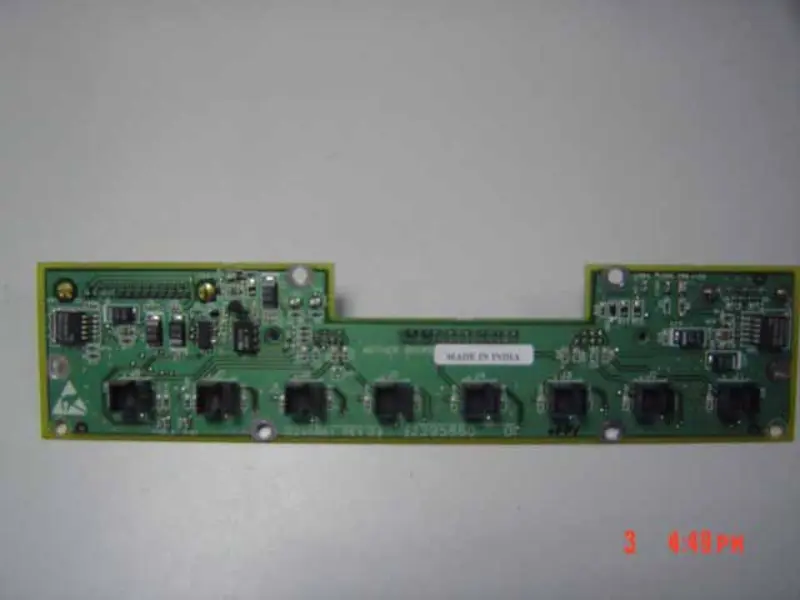

6. Sjekk hovedkortet, finn HCT04(6反向器) og en dårlig dynatron.

Læring:

Når vi definerer 8-kanals feilstedet er spolesiden hvis vi bruker MCRT-verktøy, bør vi sjekke 8-kanalen på et annet sted.
